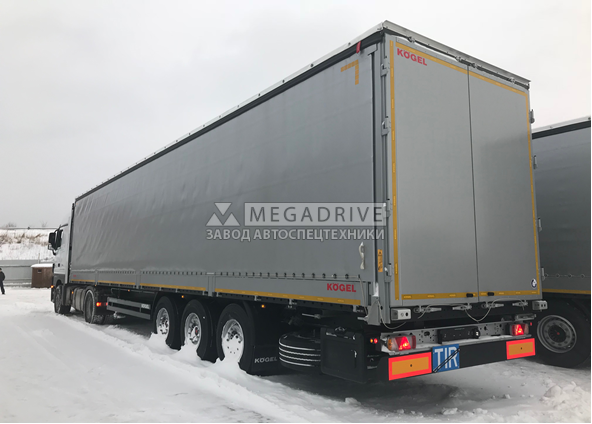

Технические характеристики |
Допустимая нагрузка на седельное устройство: 12 000 кг |
Технически возможная нагрузка на седельное устройство: прибл. 12 000 кг |
Общая допустимая нагрузка на осевой агрегат : 24 000 кг (на каждую ось по 8 000 кг) |
Технически возможная нагрузка на агрегат: прибл. 27 000 кг (по 9 000 кг на каждую ось) |
Допустимый общий вес: 35 000 кг |
Технически возможный общий вес: прибл. 39 000 кг |
Собственный вес в базовой комплектации: прибл. 6 000 кг |
Собственный вес индивидуального состава транспортных средств примерно: 06.586 кг |
Теоретическая полезная нагрузка : прибл. 28.414 кг |
Нагрузка на ось погрузчика: прибл. 7200 кг |
(A) Колесная база: прибл. 6 390 мм |
(A1) Межосевое расстояние: прибл. 1 310 мм |
(A2) Межосевое расстояние: прибл. 1 310 мм |
(D) Общая длина: прибл. 13 950 мм |
(E) Общая ширина: прибл. 2 550 мм |
(F) Длина грузовой платформы в свету: прибл. 13 620 мм |
(G) Ширина грузовой платформы в свету: прибл. 2 480 мм |
(G2) Погрузочная ширина сзади: прибл. 2 480 мм |
(H1) Погрузочная высота в порожнем состоянии в горизонтальном транспортном положении: ок. 1230 мм |
(H2) Погрузочная высота в нагруженном состоянии в горизонтальном транспортном положении: ок. 1200 мм |
Высота езды установлена на 300 мм. |
(K) Погрузочная высота в свету под внешним лонжероном: прибл. 2 510 мм |
(K1) Высота в свету под крышей: прибл. 2 710 мм |
(X1) Общая высота в порожнем состоянии в горизонтальном транспортном положении: = H1 + K + T +/- Регулировка высоты кузова | = S + P + K + T +/- Регулировка высоты кузова |
(X2) Общая высота в нагруженном состоянии в горизонтальном транспортном положении: = H2 + K + T +/- Регулировка высоты кузова |
(T) Монтажная высота крыши сбоку: прибл. 245 мм. Благодаря конструкции поперечного бруса крыши внутренняя высота в свету по ширине поддона соответствует указанной высоте в свету под крышей. |
(N) Передний свес (согласно ISO 1726): прибл. 1 685 мм |
(N1) Радиус переднего свеса (согласно ISO 1726): прибл. 2 040 мм |
(O) Радиус наклона назад (согласно ISO 1726): прибл. 2 380 мм |
(P) Габаритная высота над седельно-сцепным устройством: прибл. 90 мм |
(S) Возможная высота седельно-сцепного устройства в порожнем состоянии: ок. 1 100 - 1 200 мм, стоит горизонтально при ок. 1 140 мм (учитывать общую высоту! ) |
Тормозная система согласно ECE-R13 |
Электрооборудование согласно ECE-R48 |
Рама |
Стандартная лестничная рама в виде облегченной стальной конструкции с поперечинами.DIN 74080 / ISO 337. |
Диск сцепления толщиной 8 мм и 2" соединительный палец опорно-сцепного устройства согласно DIN 74080 / ISO 337 |
Шасси |
Высота езды выставлена +40 мм. |
Трехосный осевой агрегат SAF INTRADISC plus INTEGRAL с дисковыми тормозами, Ψ 430 мм, глубина запрессовки 120 мм. Пневматическая подвеска с ходом 180 мм. |
Шины транспортного средства |
Шины 6 шт. 385/65 R 22,5 CONTINENTAL Hybrid HT3 M+S 160K (158L) |
6 стальных ободьев 22,5 x 11.75, глубина запрессовки 120 мм (ГЗ 120). |
Запасное колесо в комплекте |
Шина для 1 запасного колеса 385/65 R 22,5 CONTINENTAL Hybrid HT3 M+S 160K (158L) |
Стальной обод для 1 запасного колеса, глубина запрессовки 120 мм (ГЗ 120). |
Навесные детали шасси |
JOST mеханические седельные опоры с регулировочной опорой, грузоподъемность 24 т. Управление с одной стороны, по направлению движения справа. |
Система защиты от брызг (для устранения тумана, образованного разбрызгиванием) согласно Предписанию (ЕС) № 109/2011 для трехосевых агрегатов с шинами 385/65 R22,5", состоит из 1 пара крыльев на четверть круга перед осями, а также 1 пара крыльев на четверть круга с брызговиками за осями |
2 противооткатных упора с фиксаторами |
Боковое защитное приспособление согласно ECE-R73 |
Система крепления запасного колеса в виде корзины, для хранения до 2 запасных колес, установлена за мостом |
Монтажный комплект для 2 запасных колес со стальным диском ET 120 |
Инструментальный ящик из пластмассы, водонепроницаемый, размер в свету (внутр) прибл. 545 x 400 x 400 мм. Устанавливается сзади, слева по направлению движения. |
Лестница сзади справа, выдвижная. |
Неподвижный защитный брус сзади, стальной, согласно ECE-R58 |
Тормозная система/пневматическая подвеска |
Тормозная система EBS 2S/2M с Система стабилизации(имеет функцию ABS/ALB), штекерное соединение EBS ISO 7638, (без соединительных магистралей), стояночный тормоз с пружинным энергоаккумулятором, внешнее пневматическое контрольное присоединение, а также внешнее подключение для диагностики электронной тормозной системы через штекерное соединение ISO 7638. |
Пневматическая подвеска с одним подъемно-опускным клапаном, установлена по направлению движения слева позади осевого агрегата. Транспортное положение устанавливается автоматически. |
2 соединительные головки, защищенные от перепутывания, спереди ISO 1728 |
Пневморесиверы для тормозной системы и хранения запаса воздуха из стали (EN 286-2). |
Пол |
Пол толщиной 30 мм из многократно проклеенной клееной фанеры |
Пол сзади с расшивкой швов |
Кузов |
Устройство быстрого натяжения для бокового тента спереди с поворотными рычагами |
Натяжной механизм для бокового тента с подвесными валами и трещоткой |
Покрытия на устройстве для натяжения тента спереди и сзади, а также на средних стойках согласно таможенным предписаниям |
Прочность кузова соответствует EN 12642 XL (VDI 2700). Проверено при рабочей нагрузке 27 000 кг. |
Передняя стенка |
Передняя стенка по высоте кузова с угловыми стойками из алюминия, соединенными заклепками с пустотелыми алюминиевыми профилями, привинчены/соединены заклепками с рамой, 1 пара натяжных колец согласно EN 12640. |
Задняя стенка |
Двухстворчатые портальные двери задней стенки (прибл. 2 630 мм в свету) с 2 замками с поворотной штангой. |
Привинченные задние угловые стойки из алюминия на высоте портала. |
5 пар шлицев для крепления грузов на задних угловых стойках |
Боковая стенка |
3 пары сдвижных стоек с бортовым упором, а также с 3 карманами для планок, распределены над оставшейся высотой стоек платформы. Прочная фиксация на внешней раме. |
2 дополнительных ряда карманов для планок (общее количество распределено на оставшейся высоте стоек) |
4 ряда V-образных вставных деревянных реек сбоку |
Стальная внешняя рама VarioFix с отверстиями с 3 парами складных стоек. |
Из-за наличия других навесных компонентов стальная внешняя рама VarioFix с отверстиями не может использоваться для закрепления. |
24 парами натяжных колец (согласно EN 12640), допустимая растягивающая сила на каждое натяжное кольцо 2000 кг |
Борта платформы |
4 пары откидных боковых стенок (600 мм) из пустотелых алюминиевых профилей со стяжными болтами |
1 ряд скоб для тента на расстоянии прибл. 200 мм. |
Крыша |
2 сквозных профиля для поперечного бруса крыши 220 mm, при открытом боковом тенте дополнительная подпорка стоек не требуется. Сдвижной верх, производителя VERSUS, с откидной вперед опорой портала. |
Шток управления сдвижной крышей жестко монтирован сбоку на шасси. |
Оконечная дуга спереди из ударопрочного пластика, серый |
Интегральный тент для крыши Kφgel. Элемент жесткости ремня встроен в тент крыши. |
Противоударный демпфер |
1 пара резиновых противоударных буферов 160x105x85 мм, монтированы на концевом щитке рамы снаружи. |
Фиксация груза |
4 зажимных фитинга с петлями, допустимое усилие растяжения 1360 кг на кольцо, используются для комбинированных анкерных шин или шлицев для крепления грузов задних угловых стоек (использование натяжных ремней для диагональной перетяжки и/или крепления груза). |
Тент |
Сдвижной тент TIR, плотность тента прибл. 900 г/м² (XL), с проушинами, для запорного механизма тента на борту со сплошным тросом. |
Электрическое/электронное оборудование |
Стальной держатель фонарей. Дополнительная защита контактов. |
Со светодиодным освещением номерного знака, светодиодными боковыми габаритными фонарями, светодиодными габаритными фонарями и передним отражателем. |
2 контурных фонаря на кронштейнах, крепятся на задних многосекционных стоп-сигналах |
2 задних многосекционных стоп-сигнала |
Адаптерная коробка стационарно монтирована с 2x7-контактной розеткой (1 x ISO 1185 / 1x ISO 3731; 24 V-N / 24 V-S) и 15-контактной розеткой ISO 12098 |
Таблички |
Табличка TIR синего цвета. Монтирована на защитном брусе сзади. |
Дополнительная табличка TIR синего цвета. Монтирована на передней стенке. |
Оранжевые отражающие таблички (самоклеящиеся), соответствуют директиве ЭКЕ R70, установлены сзади слева и справа на защитном брусе. |
Надпись "KOGEL", размещается согласно нашим директивам |
Фирменная табличка S24-1 согласно EG-RL 76/114 EWG для страны допуска Россия (вес см. в технических характеристиках), № согласия. TC RU E-DE-MT02.00039.P2 |
Принадлежности |
2 натяжных ремня с эргономичной трещоткой с удлиненной рукояткой и закрытым проволочным крюком, растягивающая сила 2 500 кг, общая длина 8 000 мм, фиксированный конец прибл. 500 мм |
Торцовый гаечный ключ с поворотным штифтом |
Окраска |
Рама, шасси и навесные части базовой комплектации выполнены из защищенного от коррозии металла по системе KTL KOGEL (нанокерамическое покрытие и катафоретическая погружная окраска). Катафоретическая обработка с нанокерамическим покрытием являются одним из самых современных способов покрытия поверхностей. Этот метод обработки применяется, в томчисле и в премиум-сегменте автомобильной отрасли, в первую очередь попричине оптимальной защиты от коррозии, которую он обеспечивает. |
Задний защитный брус в цвет шасси |
Держатель фонарей: серебристый |
Опоры седельного устройства: RAL 9005, иссиня-черный с порошковым покрытием |
Боковое защитное устройство: RAL 9005, иссиня-черный с порошковым покрытием |
На борта платформы наносится порошковое или лакокрасочное покрытие такого же цвета, как и кузов |
Оси: черный |
Ободья: серебряные диски |
Ступицы колеса: черный |
Цвет тента: белый алюминий, похожий на RAL 9006 |
Брезентовая крыша и волан белого цвета. |
Нанесение покрытия на поверхность рамы шасси осуществляется в цвете Kogel "черный шелк". Видимые поверхности рамы шасси дополнительно покрыты защитной краской 1K для защиты от ультрафиолетового излучения. |
На металлические внешние поверхности кузова наносится порошковое или лакокрасочное покрытие, цвет белый алюминий RAL 9006. |
Mapkиpoвka |
б е з надписей на тенте и кузове |
Ретро-рефлектирующая частичная маркировка контура в соответствии с директивой ECE R48, сбоку и сзади желтая. |
Документы |
Сертификат с контрольным журналом транспортного средства, для фиксации груза согласно EN 12642 XL (VDI 2700). Только для автотранспортной перевозки. |
Временные таможенные свидетельства |
Свидетельство соответствия прицепа техническим условиям для статуса безопасного автомобиля (экологический сертификат "суперзеленый", евро-3, евро4, ...), светло-желтый. |
Свидетельство о происхождении груза (подтверждение происхождения товаров ЕС) |
Свидетельство производителя о технических характеристиках и соответствии директивам ЕЭС и/или положения ЭКЕ |
Руководство по эксплуатации на русском языке |
Допуск |
Документы допуска (заявление о соответствии) для России |
Международный транзитный номер |
Технические характеристики транспортного средства соответствуют предписаниям по допуску для России. |
При превышении общей высоты 4 000 мм, мы особо указываем на следующие пункты: 1) Транспортное предприятие само несет ответственность за возникший ущерб. 2.) Мы не несем никакой ответственности за перегонку автомобилей. 3.) Перегонщик должен самостоятельно получить разрешение в соответствии с § 29 Правил допуска транспортных средств к эксплуатации. |
